国产裸体美女永久免费无遮挡-两个人的视频在线观看完整版-扒开双腿被两个男人玩弄-香蕉丝瓜榴莲在线观看-白白色发布

歡迎來到泰安佳路通工程材料有限公司！

電話：0538-8660008   手機(ji)：18205483839

新聞分類

NEWS

聯系我們

更多>>

聯 系 人：張經理
手     機：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區北集坡街道辦事處西百子坡村
郵     箱：tsjialutong@126.com

新聞詳細

您現在的位置：首頁 > 新聞動態 >行業動態

鋪設蓄水池防滲膜：8 大注意事項，讓滲漏風險 “歸零”

瀏覽次數：次信息來源：泰安佳路通(tong)工程材料(liao)有限公司發布時間：2025/7/25

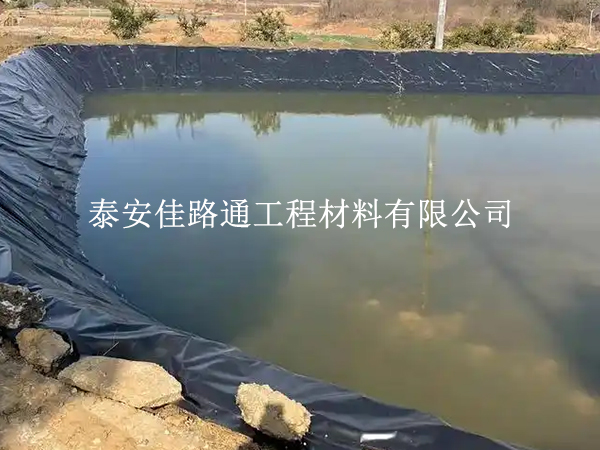

蓄水池防滲膜鋪設質量直接關乎蓄水效果，稍有不慎，滲漏問題就會接踵而至，影響使用。掌握這 8 大關鍵注意事項，從前期準備到鋪設完成全程把控，確保防滲膜發揮**大功效，實現 “滴水不漏”。
一、材料選擇：“質優適配” 是(shi)核心
膜材類型匹配
優先選用(yong) HDPE（高密度聚乙烯）防滲(shen)膜(mo)，其防滲(shen)性能(neng)強(qiang)（滲(shen)透系數≤10⁻¹²cm/s）、耐化學(xue)腐(fu)蝕(shi)、抗老(lao)化能(neng)力好。若蓄水(shui)池用(yong)于農業灌溉(gai)，1.0-1.2mm 厚(hou)膜(mo)材性價(jia)比高；用(yong)于飲用(yong)水(shui)儲存，需選厚(hou)度≥1.5mm 的食品級(ji) HDPE 膜(mo)，確(que)保水(shui)質**。
質(zhi)量鑒別要(yao)點(dian)
查看外觀，膜(mo)材表面應光滑平(ping)整，無氣泡、雜質(zhi)、劃痕(hen)，色澤均勻（純黑色為(wei)佳）；彎(wan)折(zhe)膜(mo)材，柔韌性好、無脆裂現象為(wei)合格(ge)；點燃(ran)小(xiao)塊(kuai)樣品，HDPE 膜(mo)燃(ran)燒時火焰呈(cheng)藍色，無黑煙、滴落(luo)物(wu)可拉絲，有(you)刺(ci)鼻氣味則可能為(wei)劣質(zhi)再(zai)生料(liao)。
二、場地(di)(di)清(qing)理：地(di)(di)基 “零隱患” 是(shi)前提
雜物(wu)(wu)與(yu)硬物(wu)(wu)清除
施(shi)工前，徹底清理蓄水池底部及邊坡雜(za)物，如樹枝、石塊、建(jian)筑垃圾(ji)等，石塊直徑＞3cm 需挖除，防(fang)止鋪設時刺穿膜(mo)材(cai)。用掃帚清掃表面浮塵，確保(bao)膜(mo)材(cai)與地(di)基(ji)緊(jin)密貼合(he)（灰塵會降低膜(mo)材(cai)與墊層(ceng)的摩擦力(li)）。
地基(ji)平整(zheng)度與壓實(shi)度
地基(ji)平(ping)整度(du)誤差控制在(zai) ±3cm 內，用 2m 靠尺檢測(ce)，凸(tu)起部位(wei)用鏟(chan)車鏟(chan)平(ping)，凹陷處用素土分(fen)層回填(tian)壓實（每(mei)層厚度(du)≤20cm）。壓實度(du)≥90%，確保地基(ji)穩定，避(bi)免(mian)后期沉降導致膜材撕(si)裂(lie)。
三、鋪設規劃：“合理布局” 保**
減少接縫設(she)計(ji)
根據蓄水(shui)池(chi)形(xing)狀(zhuang)、尺寸，提前規(gui)劃(hua)膜材(cai)鋪設(she)方向(xiang)(xiang)與(yu)拼接(jie)位置。優(you)先沿長邊(bian)方向(xiang)(xiang)鋪設(she)，減(jian)少(shao)橫向(xiang)(xiang)接(jie)縫；矩(ju)形(xing)蓄水(shui)池(chi)，盡(jin)量(liang)使膜材(cai)整幅鋪設(she)，減(jian)少(shao)裁剪拼接(jie)（每(mei)處接(jie)縫都是潛(qian)在滲(shen)漏(lou)點(dian)）。
預留伸縮余量(liang)
考慮溫度(du)變化及地(di)基(ji)沉降，膜(mo)材(cai)鋪設時(shi)預留 3%-5% 伸縮(suo)余量，在邊坡(po)、拐(guai)角等易變形區域(yu)，采用 “之” 字形或 “S” 形鋪設，避免膜(mo)材(cai)因(yin)熱脹冷縮(suo)或地(di)基(ji)位移受拉斷裂。
四(si)、焊接操(cao)作：“精準焊接” 筑(zhu)防線
焊接參(can)數調(diao)試
焊(han)接前，在(zai)廢膜(mo)上(shang)試焊(han) 50cm 長焊(han)縫，依(yi)據膜(mo)材(cai)厚度調整參數：0.8-1.0mm 膜(mo)材(cai)，溫度 300-320℃，速(su)度 1.2-1.5m/min，壓(ya)力(li) 0.3-0.4MPa；1.0-1.5mm 膜(mo)材(cai)，溫度 320-350℃，速(su)度 0.8-1.2m/min，壓(ya)力(li) 0.4-0.5MPa，確保焊(han)縫牢固、無氣泡。
焊接(jie)過程規(gui)范
雙軌熱熔焊(han)機沿搭接線勻速行(xing)走，操作人員緊盯熔漿擠出情況(kuang)，熔漿寬(kuan)度(du)控制(zhi)在 2-3mm，均(jun)勻飽滿。焊(han)縫(feng)重(zhong)疊寬(kuan)度(du) 10-15cm，每(mei)段焊(han)縫(feng)起始、結束處做(zuo)好標(biao)記，方便追(zhui)溯(su)。焊(han)接完成后，用沙袋輕壓焊(han)縫(feng)，輔助冷(leng)(leng)卻定型（冷(leng)(leng)卻時間≥20 分(fen)鐘）。
五(wu)、固(gu)(gu)(gu)定方式：“穩固(gu)(gu)(gu)固(gu)(gu)(gu)定” 防移位(wei)
錨(mao)固溝(gou)設置
蓄(xu)水(shui)池周邊(bian)開(kai)挖錨固(gu)溝，深度(du) 50-80cm，寬度(du) 30-50cm，溝底夯(hang)實。膜(mo)材鋪設(she)至錨固(gu)溝時，將邊(bian)緣折疊放入溝內(nei)，用(yong)素土分(fen)層回填(tian)壓實（壓實度(du)≥93%），頂(ding)部用(yong)混(hun)凝土澆筑封口，防止(zhi)膜(mo)材邊(bian)緣翹起(qi)、滲(shen)漏。
邊(bian)坡固定技巧
邊坡(po)坡(po)度(du)＞1:2 時，增設(she)土(tu)工(gong)格(ge)柵，格(ge)柵與膜材同步鋪設(she)，用 U 型釘或(huo)膨脹螺栓固(gu)定（間距≤1m）。每(mei)隔 2-3m 設(she)一道(dao)防滑平(ping)(ping)臺(tai)，平(ping)(ping)臺(tai)寬度(du) 50-80cm，平(ping)(ping)臺(tai)處(chu)膜材用沙袋或(huo)石塊壓實，增強(qiang)膜材在邊坡(po)的(de)穩定性。
六、環(huan)境把控：“適(shi)宜(yi)條(tiao)件” 促質量
溫(wen)度(du)與(yu)濕度(du)要(yao)求
施(shi)工環境溫度(du)(du) 5-35℃為宜(yi)，低(di)溫（＜5℃）使(shi)膜材變脆，焊接易(yi)開裂；高(gao)溫（＞35℃）致膜材軟(ruan)化，焊接時易(yi)變形(xing)。濕度(du)(du)≤85%，雨天、霧天或膜面有露水時禁(jin)止(zhi)焊接，水汽進入焊縫形(xing)成氣泡，降低(di)焊接強度(du)(du)。
風力防護措施
風力(li)＞4 級時，停止(zhi)膜材(cai)鋪設與(yu)焊接(jie)作業，防止(zhi)膜材(cai)被風吹動、褶(zhe)皺。若需繼續施工(gong)，搭建防風棚(peng)，用彩鋼板或帆布圍(wei)擋(dang)，降低風速對施工(gong)的影響（風速＞6m/s 會干擾焊接(jie)質量）。
七、保護層(ceng)施工：“及(ji)時覆蓋(gai)” 強保護
池底保護(hu)層鋪設
膜材焊接驗收合格后 24 小時內，鋪(pu)設 30-50cm 厚素土(tu)保護(hu)(hu)層，分層壓實（每層厚度(du)≤20cm），避免石(shi)塊混入（石(shi)塊直徑(jing)＞3cm 需篩選剔除(chu)）。大型蓄水池(chi)可采(cai)用 “素土(tu) + 卵石(shi)” 復合保護(hu)(hu)層，卵石(shi)層厚 10-15cm，粒徑(jing) 5-10cm，防水流沖刷(shua)。
邊(bian)坡保護(hu)層處(chu)理(li)
邊(bian)坡(po)用 20-30cm 厚(hou)種(zhong)(zhong)(zhong)植土覆蓋，種(zhong)(zhong)(zhong)植耐旱草種(zhong)(zhong)(zhong)（如狗牙根）形成(cheng)植被防護，草種(zhong)(zhong)(zhong)高(gao)度(du)控(kong)制在 15cm 以下，避免(mian)根系(xi)過深刺穿膜材(cai)。坡(po)度(du)＞1:1.5 的(de)邊(bian)坡(po)，在種(zhong)(zhong)(zhong)植土外鋪設一層土工布，增強抗沖刷能力。
八、質量檢(jian)測：“嚴格把(ba)關(guan)” 無滲(shen)漏
外觀(guan)檢(jian)查
鋪(pu)設與焊(han)接過程中(zhong)，逐段檢查膜(mo)材表面(mian)(mian)有無劃傷、孔洞、褶皺，焊(han)縫有無虛焊(han)、漏焊(han)、過焊(han)（燒焦痕跡）。發現問(wen)題立即標記，小面(mian)(mian)積破損(sun)（直徑＜5mm）用擠壓焊(han)修補(bu)，大面(mian)(mian)積破損(sun)需裁剪新膜(mo)替換。
真空檢測(ce)
雙軌焊(han)縫(feng)完成后(hou)，用真(zhen)空檢(jian)測(ce)儀 100% 檢(jian)測(ce)，將真(zhen)空罩扣在(zai)焊(han)縫(feng)上(shang)，抽氣(qi)至 25-30kPa，保壓(ya) 30 秒，壓(ya)力無下降、無氣(qi)泡產生為合格。重點檢(jian)測(ce)接縫(feng)交叉處、拐(guai)角、管(guan)道穿膜部位，確保焊(han)接質量(liang)。
打壓(ya)試驗（可選）
大型蓄水(shui)池或對防滲要求(qiu)極高的工程(cheng)，可進行打壓試驗(yan)。在(zai)焊縫一端封閉，另一端充氣至 0.2MPa，穩壓 15 分鐘，壓力下降(jiang)≤0.02MPa 為合格(ge)，進一步檢驗(yan)焊縫密封性能。
蓄水池(chi)防滲(shen)膜鋪(pu)設(she)從(cong)材料到(dao)施工(gong)，每個環(huan)節(jie)緊(jin)密相連。嚴(yan)格遵循(xun)這(zhe)些注意事項，能將滲(shen)漏風(feng)險降至**低，保障蓄水池(chi)長(chang)期(qi)穩定(ding)(ding)運行。若施工(gong)中遇到(dao)復雜地質條(tiao)件或特殊(shu)場景（如巖溶地區、高(gao)填方地基），需(xu)制定(ding)(ding)專項方案(an)，必(bi)要時請專業施工(gong)團隊操作。關于防滲(shen)膜鋪(pu)設(she)的(de)疑問，歡(huan)迎在(zai)評(ping)論區留(liu)言交流！


相關標簽：
